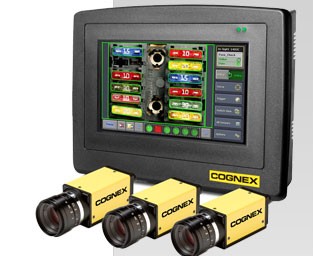

傳統的機器視覺系統是基于PC的系統，吸納國際可以通過Firewire（IEEE1394）、USB2.0或者GigE接口與PC直接連接，或者通過Canera Link 、LVDS接口的圖像采集卡連接，由PC中的CPU或者圖像處理卡完成圖像處理。處理結果可通過各種通信方式傳輸?shù)缴舷聶C位進行相應的控制和處理。 集成式機器視覺系統，也稱為智能相機，它集圖像采集、處理與通信功能于一身，提供了具有多功能、模塊化、高可靠性、易于實現的機器視覺解決方案。同時，由于應用了最新的DSP、FPGA及大容量存儲技術，其智能化程度不斷提高，可滿足多種機器視覺應用的需求。
一、 集成式機器視覺系統的組成 1. 圖像采集單元 相當于采集卡，并輸出至圖像處理單元。2. 圖像處理單元 實現圖像采集卡/處理卡的部分作用，對采集到的圖像數據進行實時的存儲，并在圖像處理軟件的支持下進行圖像處理。3. 圖像處理軟件 圖像處理軟件在圖像處理單元硬件環境支持下，完成圖像處理功能。如標定、定位、幾何測量等。4. 網絡通信裝置 完成控制信息、圖像數據的通信任務。集成式機器視覺系統一般均內置以太網通信接口，并支持多種標準網絡和總線協議，從而使多套集成式機器視覺系統構成更大的機器視覺系統網絡。
二、集成式機器視覺系統的優勢 集成式機器視覺系統具有易學、易用、易維護、安裝方便等特點，可在短期內構建起可靠而有效的機器視覺系統。其優勢主要表現在：1. 應用便捷 由于集成式機器視覺系統已經固化了成熟的視覺功能，同時提供便捷的社會子界面，無需編程?？梢钥焖賹崿F(xiàn)定位、幾何測量、有/無檢測、計數、字符識別、條碼識別、顏色分析等功能，可適應大多數機器視覺應用。2. 穩定性高 集成式機器視覺系統實現了圖像采集單元、圖像處理單元、圖像處理軟件、網絡通信裝置的高度集成。通過可靠性設計和測試，硬件兼容比從不同制造商購買的板卡、相機、PC組成的機器視覺系統更好，可以獲更高的穩定性。3. 體積小 集成式機器視覺系統結構緊湊，尺寸小，易于安裝在工業生產線和各種設備上，且便于裝卸和移動。4. 網絡功能 集成式機器視覺系統通常提供較好的網絡功能，借助網絡優勢，可以實時地應用到每一個工業監測點。5. 成本低 集成式機器視覺系統集采集處理于一身，不用配置PC系統和圖像采集卡，大大降低了視覺系統的成本。同時，集成式機器視覺系統很少的組成部件導致更低的故障，降低維護成本。
三、集成式機器視覺系統的不足 1. 處理能力 PC系統快要通過較高的配置實現高速的出處理，適應更高的檢測要求，如配置高速高分辨率的相機，高速處理器等。而對于集成式機器視覺系統而言，由于集成化的設計，受到處理器、內存等方面的限制，不是和對大數據量進行復雜的運算。在高速和高精度要求的場合集成式機器視覺系統目前還無法和PC-BASED較量。2. 靈活性 PC-Based系統快要適應復雜的應用，可以更靈活的進行配置和控制。在算法上，可以通過各種高級語言實現復雜運算。當要提高精度時可以通過提高系統配置、增加相機數量來實現。而集成式機器視覺系統在這一點上就差一些，通常配置標準化，用戶僅能配置固定的功能
