機器視覺系統的參數

一個機器視覺系統有著很多參數，這些參數都影響著視覺系統的性能，那么都有哪些參數呢，它們?nèi)绾畏诸惸兀质侨绾卧谝曈X(jué)系統的圖像處理各個階段發揮自己的影響力的呢？下面這篇文章向我們闡述了視覺系統參數，千萬不要忽略視覺系統中任何一個參數，有時候它會起到舉足輕重的作用。
視覺系統的一個特征是它們的很多操作是由控制圖像處理的參數指示的。參數也許很難被編碼到應用軟件中，或它們可能會被終端用戶(在安全允許情況下)改動。這篇文章闡述了參數在概念上的三種分類，但是這絕不是實際中的，它們分別作用在圖像處理操作中三個不同的階段。
這三類參數是：
1.        外部參數；
2.        內部參數；
3.        產品參數。

外部參數是在視覺系統操作中在外部影響圖像處理的因素。舉個例子，在測量實際物理單元中，視場中的像素尺寸的尺度因素就是一個外部參數。
內部參數就是那些在圖像處理中內部使用的參數。舉個例子，控制一個卷積的濾波效果的卷積核系數就是內部參數。
產品參數就是不同的產品在生產中隨時可變的因素。舉個例子，當檢測不同尺寸的產品時，對于測量的剔廢(pass/fail)標準是變化的，這就是一個產品因素。
這篇文章的目的在于視覺系統用戶往往需要通過調整參數來重建或改進視覺系統性能。在不平常的情況下，這些變化就是重新洞悉在特殊應用中視覺處理怎樣能工作的更好的結果。但是他們總是在非不得已的停工期不顧一切地嘗試去糾正一個缺點。
如果一個視覺系統在一個時期工作的很好，但是不能維持同樣的性能，問題很可能就是在沒有理解潛在變化的情況下改變參數時產生。在對連續學習視覺系統幾乎不報任何期望的情況下，視覺系統不會改變它們的參數；引起性能下降的改變對于圖像處理來說是外部的。在這種方式有過修改參數歷史的任何系統通常會出現嚴重降級，并且需要重建參數來維持去糾正導致性能下降的問題。

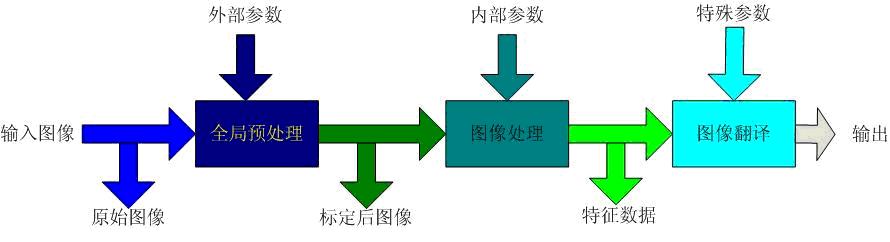

參數概念上的架構如圖1所示。

                                    圖1  視覺系統中三種參數作用過程

外部參數
外部參數是指那些在視覺系統中作用于圖像處理的外部因素。它們的原理特征是它們是一個標定過程的集合。在一個視覺系統中會被用到的外部參數例子有：
※      空間分辨率或尺度因素(比如，每像素多少毫米)
※      平場(flat field)校正參數(比如，每像素增益和補償)
※      白平衡或彩色平衡
※      扭曲校正參數
※      曝光延時時間(Ejector delay time)

在概念上，視覺系統從相機輸入一幅原始圖像，然后應用外部參數去創建一幅標定后的圖像。在實際中，這只有部分是正確的。舉個例子，尺度因素通常是在當圖像處理序列中特征被提取處理出來以后才被應用。當然，與曝光延遲時間相關的任何操作將被輸出使用。但是，像場曲校正、白平衡或彩色平衡、扭曲校正這些因素很可能被直接應用于原始圖像來生成一幅標定后的圖像。

內部參數
內部參數是那些視覺系統工程師用來調整以確保最好的整體性能的集合因素。它們不能被終端用戶改變。如果它們被改變了，視覺系統操作需要重新被合法化。
對于任一個視覺系統來說內部參數的范圍都很大，甚至能列出很長。
其中的概念是內部參數影響著視覺系統的操作，但是通常情況下不是它的程序序列，在采用標定后的圖像和提取需求的特征上做一個選擇。

產品參數
 產品參數就是那些針對每視覺系統成像的每一個產品，控制其視覺系統的行為。最明顯的產品參數是那些決定產品是被接收或拒絕的標準和僅僅受到特征數據翻譯影響的因素。但是，在更復雜的視覺系統中，產品參數可能會影響視覺系統操作的其它部分。比如以下這些例子：
★      在多個相機的視覺系統中，他們可能選擇那些用于指定產品的相機；
★      在多個照明源的視覺系統中，他們選擇用于指定產品的那個光源；；
★      決定尺寸和窗口位置來控制圖像處理的焦距

總結
這里有三類機器視覺參數。
參數 產品 內部 外部
特殊的 單個產品 圖像處理 物理安裝
由誰改變 授權的終端用戶 視覺系統工程師 維護技術員
影響系統有效的變化 沒必要 是 否
維持 不變化 不變化 可能變化
產品變化 變化 不變化 不變化
在嘗試迅速恢復一個視覺系統時，上面三類視覺系統參數都不應該隨意改變。如果要改變，即需要估計改變帶來的現實問題，還有導致系統性能下降的所有可能性
