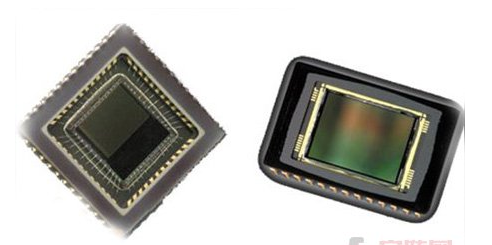

CCD與CMOS的區別

發布時間:2017-10-29

CCD和CMOS在制造上的主要區別是CCD是集成在半導體單晶材料上,而CMOS是集成在被稱做金屬氧化物的半導體材料上,工作原理沒有本質的區別。 CCD只有少數幾個廠商例如索尼、松下等掌握這種技術。而且CCD制造工藝較復雜,采用CCD的攝像頭價格都會相對比較貴。事實上經過技術改造,目前 CCD和CMOS的實際效果的差距已經減小了不少。而且CMOS的制造成本和功耗都要低于CCD不少,所以很多攝像頭生產廠商采用的CMOS感光元件。成 像方面:在相同像素下CCD的成像通透性、明銳度都很好,色彩還原、曝光可以保證基本準確。而CMOS的產品往往通透性一般,對實物的色彩還原能力偏弱,曝光也都不太好,由于自身物理特性的原因,CMOS的成像質量和CCD還是有一定距離的。但由于低廉的價格以及高度的整合性,因此在攝像頭領域還是得到了廣泛的應用。
        CCD是目前比較成熟的成像器件,CMOS被看作未來的成像器件。因?yàn)镃MOS結構相對簡單,與現有的大規模集成電路生產工藝相同,從而生產成本可以降 低。從原理上,CMOS的信號是以點為單位的電荷信號,而CCD是以行為單位的電流信號,前者更為敏感,速度也更快,更為省電。現在高級的CMOS并不比 一般CCD差,但是CMOS工藝還不是十分成熟,普通的SMOS 一般分辨率低而成像較差。
      CCD 或CMOS,基本上兩者都是利用矽感光二極體(photodiode)進行光與電的轉換。這種轉換的原理與各位手上具備“太陽電能”電子計算機的“太陽能 電池”效應相近,光線越強、電力越強;反之,光線越弱、電力也越弱的道理,將光影像轉換為電子數字信號。
        比較CCD 和CMOS 的結構,ADC的位置和數量是最大的不同。簡單的說,按我們?cè)谏弦恢v“CCD 感光元件的工作原理(上)”中所提之內容。CCD每曝光一次,在快門關閉后進行像素轉移處理,將每一行中每一個像素的電荷信號依序傳入“緩 沖器”中,由底端的線路引導輸出至CCD 旁的放大器進行放大,再串聯ADC 輸出;相對地,CMOS 的設計中每個像素旁就直接連著ADC(放大兼類比數字信號轉換器),訊號直接放大并轉換成數字信號。
兩者優缺點的比較
         由于構造上的基本差異,我們可以列出兩者在性能上的表現之不同。CCD的特色在于充分保持信號在傳輸時不失真(專屬通道設計),透過每一個像素集合至單 一放大器上再做統一處理,可以保持資料的完整性;CMOS的制程較簡單,沒有專屬通道的設計,因此必須先行放大再整合各個像素的資料。
   整體來說,CCD 與CMOS 兩種設計的應用,反應在成像效果上,形成包括ISO 感光度、制造成本、解析度、噪點與耗電量等,不同類型的差異:
        ISO 感光度差異:由于CMOS 每個像素包含了放大器與A/D轉換電路,過多的額外設備壓縮單一像素的感光區域的表面積,因此相同像素下,同樣大小之感光器尺寸,CMOS的感光度會低于CCD。
    成本差異:CMOS 應用半導體工業常用的MOS制程,可以一次整合全部周邊設施于單晶片中,節省加工晶片所需負擔的成本和良率的損失;相對地CCD 采用電荷傳遞的方式輸出資訊,必須另辟傳輸通道,如果通道中有一個像素故障(Fail),就會導致一整排的訊號壅塞,無法傳遞,因此CCD的良率比 CMOS低,加上另辟傳輸通道和外加ADC 等周邊,CCD的制造成本相對高于CMOS。
    解析度差異:在第一點“感光度差異”中,由于CMOS 每個像素的結構比CCD 復雜,其感光開口不及CCD大,相對比較相同尺寸的CCD與CMOS感光器時,CCD感光器的解析度通常會優于CMOS。不過,如果跳脫尺寸限制,目前業 界的CMOS 感光原件已經可達到1400萬像素/ 全片幅的設計,CMOS 技術在量率上的優勢可以克服大尺寸感光原件制造上的困難,特別是全片幅24mm-by-36mm 這樣的大小。
  噪點差異:由于CMOS每個感光二極體旁都搭配一個ADC 放大器,如果以百萬像素計,那么就需要百萬個以上的ADC 放大器,雖然是統一制造下的產品,但是每個放大器或多或少都有些微的差異存在,很難達到放大同步的效果,對比單一個放大器的CCD,CMOS最終計算出的 噪點就比較多。
    耗電量差異:CMOS的影像電荷驅動方式為主動式,感光二極體所產生的電荷會直接由旁邊的電晶體做放大輸出;但CCD卻為被動式,必須外加電壓讓每個像素 中的電荷移動至傳輸通道。而這外加電壓通常需要12伏特(V)以上的水平,因此CCD 還必須要有更精密的電源線路設計和耐壓強度,高驅動電壓使CCD 的電量遠高于CMOS
