VGA接口的定義

  工業相機按接口分類的話，有很多種，如：USB接口，1394接口，千兆以太網接口，VGA接口等。相機的接口都是怎么來定義的呢，不同接口都是怎么工作的呢？深圳科視創在這篇文章里為您解析VGA接口。

                                      VGA接口產生原因： 顯卡所處理的信息最終都要輸出到顯示器上，顯卡的輸出接口就是電腦與顯示器之間的橋梁，它負責向顯示器輸出相應的圖像信號。CRT顯示器因?yàn)樵O(shè)計制造上的原因，只能接受模擬信號輸入，這就需要顯卡能輸入模擬信號。

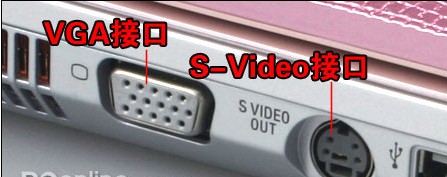

    VGA接口就是顯卡上輸出模擬信號的接口，VGA（Video Graphics Array）接口，也叫D-Sub接口。雖然液晶顯示器可以直接接收數字信號，但很多低端產品為了與VGA接口顯卡相匹配，因而采用VGA接口。 　　
    VGA接口是一種D型接口，上面共有15針空，分成三排，每排五個。 其中，除了2根NC（Not Connect)信號、3根顯示數據總線和5個GND信號，比較重要的是3根RGB彩色分量信號和2根掃描同步信號HSYNC和VSYNC針。VGA接口中彩色分量采用RS343電平標準。RS343電平標準的峰峰值電壓為1V。VGA接口是顯卡上應用最為廣泛的接口類型，多數的顯卡都帶有此種接口。有些不帶VGA接口而帶有DVI(Digital Visual Interface數字視頻接口）接口的顯卡，也可以通過一個簡單的轉接頭將DVI接口轉成VGA接口，通常沒有VGA接口的顯卡會附贈這樣的轉接頭。 　　
    目前大多數計算機與外部顯示設備之間都是通過模擬VGA接口連接，計算機內部以數字方式生成的顯示圖像信息，被顯卡中的數字/模擬轉換器轉變?yōu)镽、G、Ｂ三原色信號和行、場同步信號，信號通過電纜傳輸?shù)斤@示設備中。對于模擬顯示設備，如模擬CRT顯示器，信號被直接送到相應的處理電路，驅動控制顯像管生成圖像。而對于LCD、DLP等數字顯示設備，顯示設備中需配置相應的Ａ/Ｄ（模擬/數字）轉換器，將模擬信號轉變?yōu)閿?shù)字信號。在經過Ｄ/Ａ和Ａ/Ｄ2次轉換后，不可避免地造成了一些圖像細節的損失。VGA接口應用于CRT顯示器無可厚非，但用于連接液晶之類的顯示設備，則轉換過程的圖像損失會使顯示效果略微下降。而且可以從接口處來判斷顯卡是獨顯還是集成顯卡，VGA接口豎直的說明是集成顯卡，VGA接口橫置說明是獨立顯卡（一般的臺式主機都可以用此方法來查看
