如何選擇線陣鏡頭

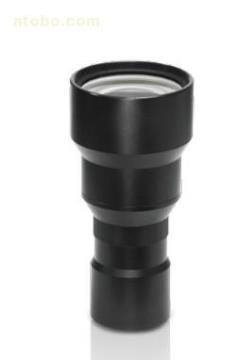

線陣CCD鏡頭是一款對應圖像大小、像素大小，線傳感系列相機用高性能FA鏡頭，可應用于各種高精度檢查。

線陣鏡頭的特點

線陣鏡頭是專為高分辨率掃描應用設計，最高可達12K;

最大兼容成像靶面為90mm,使用更長的線掃描相機；

高分辨率，最小像元尺寸可達5um;

低畸變率；

放大倍率0.2x-2.0x

如何選擇線陣鏡頭

為什么在選相機時要考慮鏡頭的選型呢？常見的線陣相機分辨率目前有1K,2K,4K,6K,7K,8K,12K幾種，象素大小有５um,7um,10um,14um幾種，這樣芯片的大小從　10.240mm　(1Kx10um) 到　86.016mm　(12Kx7um)不等。很顯然，Ｃ接口遠遠不能滿足要求，因為Ｃ接口最大只能接　22 mm　的芯片，也就是1.3inch。而很多相機的接口為Ｆ，Ｍ42X1，M72X0.75等，不同的鏡頭接口對應不同的后背焦(Flange distance)，也就決定了鏡頭的工作距離不一樣?！　?/p>

光學放大倍率(β,Magnification)　　

確定了相機分辨率和像素大小，就可以計算出芯片尺寸（Sensor size）；芯片尺寸除以視野范圍(FOV)就等于光學放大倍率。β=CCD/FOV　　

接口(Mount)：　　

主要有C、M42x1 、F、T2、Leica、M72x0.75等幾種，確定了之后，就可知道對應接口的長度。               　　

后背焦(Flange Distance)　　

后背焦指相機接口平面到芯片的距離，是一個非常重要的參數，由相機廠家根據自己的光路設計確定。不同廠家的相機，哪怕是接口一樣，也可能有不同的后背焦?！　?/p>

有了光學放大倍率、接口、后背焦，就能計算出工作距離和節圈長度。選好這些之后，還有一個重要的環節，就是看MTF值是否足夠好？很多視覺工程師不了解MTF,而對高端鏡頭來說就必須用MTF來衡量光學品質。MTF涵蓋了對比度、分辨率、空間頻率、色差等相當豐富的信息，并且非常詳細地表達了鏡頭中心和邊緣各處的光學質量。不僅只是工作距離、視野范圍滿足要求，邊緣的對比度不夠好，也要重新考慮是否選擇更高分辨率的鏡頭。
